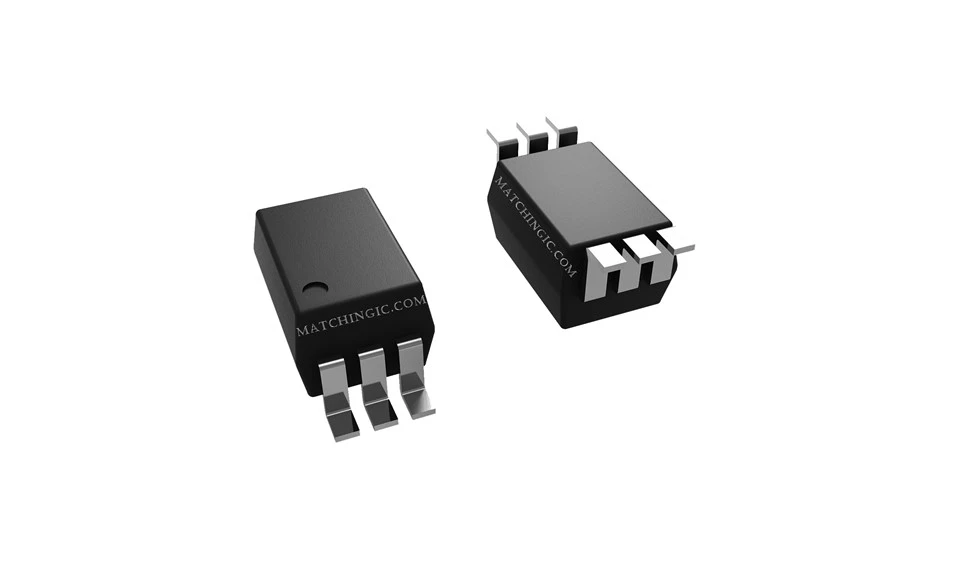

TLP2766(TP,F) 커플러 고속 로직 출력
논리 출력 광절연기 20Mbps 푸시-풀, 토템 폴 5000Vrms 1 채널 20kV/μs CMTI 6-SDIP 갈매기 날개
문의 보내기
설명
기술적인 매개 변수
관련 제품:
|
제조업체 부품 |
TLP2766 |
TLP2766(TP,F) |
|
재고 |
40000 |
40000 |
|
제품상태 |
활동적인 |
활동적인 |
|
채널 수 |
2 |
2 |
|
전압 - 절연 |
5,000Vrms |
5,000Vrms |
|
공통 모드 과도 내성(최소) |
20kV/전선 |
20kV/전압 |
|
입력 유형 |
직류 |
직류 |
|
출력 유형 |
토템폴 |
토템폴 |
|
전류 - 출력/채널 |
10mA |
10mA |
|
데이터 속도 |
20MBd |
20MBd |
|
전파 지연 tpLH/tpHL(최대) |
55나초, 55나초 |
55나초, 55나초 |
|
전압 - 순방향(Vf)(일반) |
1.8V |
1.8V |
|
전류 - DC 순방향(If)(최대) |
25mA |
25mA |
|
전압 - 공급 |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
|
작동 온도 |
-40도 ~ 125도 |
-40도 ~ 125도 |
|
패키지/케이스 |
SDIP6(7.5x1.27) |
SDIP6(7.5x1.27) |
|
패키지 |
테이프 및 릴(TR) |
테이프 및 릴(TR) |
애플리케이션s:
• 공장 네트워킹
• 계측 및 제어 장치를 위한 고속 디지털 인터페이스
• 플라즈마 디스플레이 패널(PDP)
일반 설명:
TLP2766은 고속 포토다이오드-트랜지스터 칩과 결합된 고출력 GaA ℓAs 발광 다이오드로 구성됩니다. TLP2766은 최대 125도 및 2.7V ~ 5.5V 공급에서 작동을 보장합니다. SDIP6 패키지로 제공됩니다. TLP2766에는 ±20kV/μs의 공통 모드 과도 내성을 보장하는 내부 패러데이 쉴드가 있습니다.
