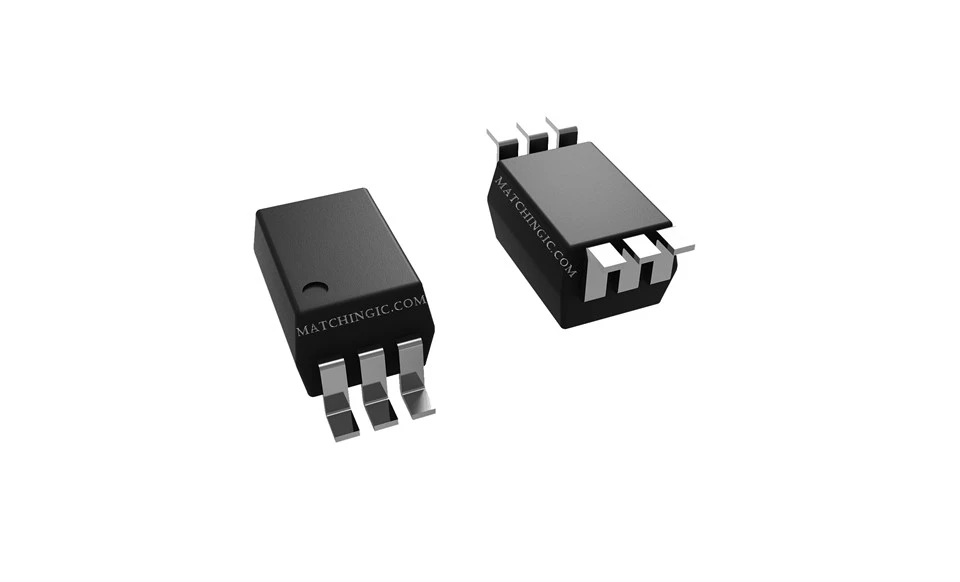

TLP705AF(TP,F

TLP705AF(TP,F)는 정확성, 효율성 및 안전성을 결합하여 안정적인 신호 전송 및 격리가 필요한 애플리케이션에 가장 적합한 선택이 됩니다.

문의 보내기

설명

기술적인 매개 변수

TLP705AF(TP,F 광커플러 게이트 드라이버는 다양한 애플리케이션에 대한 적합성을 향상시키는 주요 기능을 갖춘 뛰어난 고성능 구성 요소입니다. 주목할만한 특징으로는 ±0.6A의 강력한 출력 피크 전류, 넓은 범위 작동 온도 범위(-40 ~ 100도) 및 에너지 절약형 3mA(최대) 공급 전류 넓은 공급 전압 범위(10 ~ 30V)로 유연성이 더욱 강조되어 다양한 제품과의 호환성 보장 7.5mA 옵토커플러의 신뢰성은 200ns(최대)의 임계 입력 전류와 200ns(최대)의 빠른 전파 지연 시간으로 강조됩니다. 또한 이 장치는 우수한 ±20kV/μs로 까다로운 전자기 환경에서도 잘 작동합니다. (최소) 공통 모드 과도 내성을 가지며 5000Vrms(최소)의 절연 전압으로 높은 수준의 안전성을 제공합니다.

product-1208-818

관련 상품:

제조업체 부품	TLP705AF	TLP705AF(D4-TP,F	TLP705AF(TP,F
설명	OPTOISO IGBT MOSFET 드라이버	OPTOISO IGBT MOSFET 드라이버	OPTOISO IGBT MOSFET 드라이버
재고	50000	50000	50000
제품상태	활동적인	활동적인	활동적인
기술	광커플링	광커플링	광커플링
채널 수	1	1	1
전압 - 절연	5,000Vrms	5000Vrms	5,000Vrms
공통 모드 과도 내성(최소)	20kV/μs	20kV/μs	20kV/μs
전파 지연 tpLH/tpHL(최대)	170ns, 170ns	170ns, 170ns	170ns, 170ns
펄스 폭 왜곡(최대)	50ns	50나노초	50나노초
전류 - 출력 높음, 낮음	400mA,400mA	400mA,400mA	400mA,400mA
전류 - 피크 출력	400mA의	400mA의	400mA의
전압 - 순방향(Vf)(일반)	1.57V	1.57V	1.57V
전류 - DC 순방향(If)(최대)	25mA	25mA	25mA
전압 - 출력 공급	10 V ~ 30 V	10 V ~ 30 V	10 V ~ 30 V
작동 온도	-40도 ~ 100도	-40도 ~ 100도	-40도 ~ 100도
패키지/케이스	SDIP6(6.8x1.27)	SDIP6(6.8x1.27)	SDIP6(6.8x1.27)
패키지	테이프 및 릴(TR)	테이프 및 릴(TR)	테이프 및 릴(TR)

신청:

• 산업용 인버터

• 에어컨 인버터

• MOSFET 게이트 드라이버

• IGBT 게이트 드라이버

일반적인:

TLP705AF는 통합 고이득, 고속 광검출기 IC 칩에 광학적으로 결합된 적외선 LED로 구성된 SDIP6 패키지의 포토커플러입니다. TLP705AF는 8-핀 DIP 패키지의 패키지보다 물리적으로 작으며 강화 절연에 대한 국제 안전 표준을 준수합니다. 따라서 안전 표준 인증이 필요한 응용 분야에 더 작은 설치 공간 솔루션을 제공합니다. TLP705AF에는 ±20kV/μs의 공통 모드 과도 내성을 보장하는 내부 패러데이 실드가 있습니다. 전류를 싱크하고 소스할 수 있는 토템폴 출력이 있습니다. IGBT 및 전력 MOSFET 게이트 드라이브에 이상적입니다. TLP705AF의 리드는 8mm PC 보드 간격 요구 사항을 충족하도록 구부러져 있습니다. 절대 최대 정격 및 전기적 특성은 TLP705A와 동일합니다.
