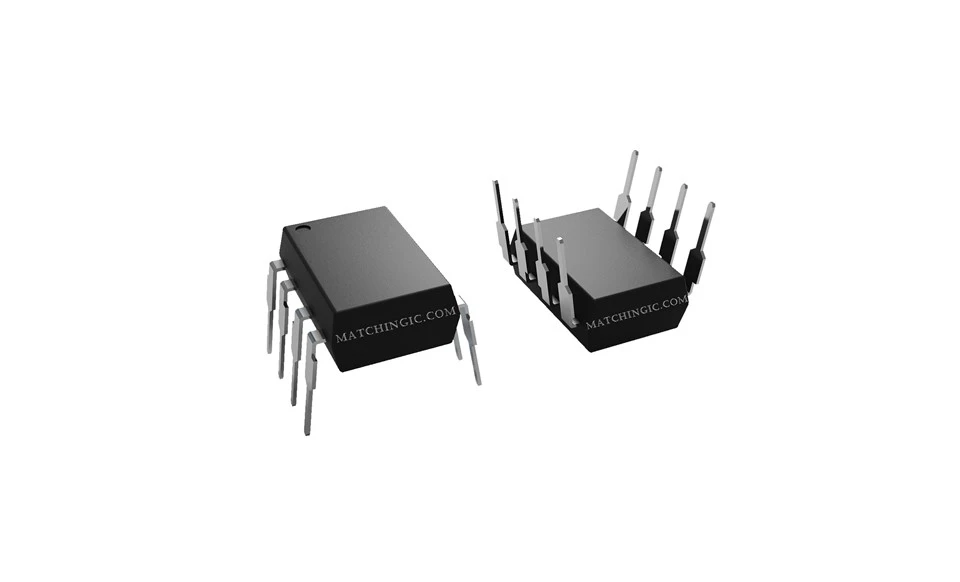

TLP350H
설명
기술적인 매개 변수
TLP350H 광커플러 게이트 드라이버는 고급 기능을 결합하여 정밀한 신호 제어, 효율적인 전력 스위칭 및 안정적인 갈바닉 절연이 필요한 애플리케이션을 위한 다목적 솔루션을 제공합니다. 토템 폴 출력 구성은 강력하고 효율적인 신호 전송을 보장하는 동시에 ±2.5A 피크 전류 성능은 전력 전자 시스템의 고속 스위칭을 촉진합니다. 넓은 온도 범위(-40 ~ 125도)에서 작동하고 낮은 공급 전류(최대 3mA)를 소비하는 TLP350H는 다양한 환경과 에너지에 민감한 애플리케이션에 매우 적합합니다. 임계값 입력 전류가 최대 5mA이고 전파 지연 시간이 최대 500ns인 이 광커플러는 효율적이고 빠른 작동을 제공합니다. 또한 ±20kV/μs 공통 모드 과도 내성 및 3750Vrms 절연 전압은 신뢰성과 안전성을 향상시켜 TLP350H를 견고한 고성능 전자 시스템 설계를 위한 귀중한 구성 요소로 만듭니다.
관련 상품:
|
제조업체 부품 |
TLP350H |
TLP350H(F) |
TLP350H(TP1,F) |
TLP350HF |
TLP350HF(F) |
|
설명 |
OPTOISO IGBT MOSFET 드라이버 |
OPTOISO IGBT MOSFET 드라이버 |
OPTOISO IGBT MOSFET 드라이버 |
OPTOISO IGBT MOSFET 드라이버 |
OPTOISO IGBT MOSFET 드라이버 |
|
재고 |
50000 |
50000 |
50000 |
50000 |
50000 |
|
제품상태 |
활동적인 |
활동적인 |
활동적인 |
활동적인 |
활동적인 |
|
기술 |
광커플링 |
광커플링 |
광커플링 |
광커플링 |
광커플링 |
|
채널 수 |
1 |
1 |
1 |
1 |
1 |
|
전압 - 절연 |
3,750Vrms |
3,750Vrms |
3,750Vrms |
3,750Vrms |
3,750Vrms |
|
공통 모드 과도 내성(최소) |
20kV/us |
20kV/us |
20kV/us |
20kV/us |
20kV/us |
|
전파 지연 tpLH/tpHL(최대) |
500ns, 500ns |
500ns, 500ns |
500ns, 500ns |
500ns, 500ns |
500ns, 500ns |
|
펄스 폭 왜곡(최대) |
350나노초 |
350나노초 |
350나노초 |
350나노초 |
350나노초 |
|
전류 - 출력 높음, 낮음 |
2A, 2A |
2A, 2A |
2A, 2A |
2A, 2A |
2A, 2A |
|
전류 - 피크 출력 |
2A |
2A |
2A |
2A |
2A |
|
전압 - 순방향(Vf)(일반) |
1.55V |
1.55V |
1.55V |
1.55V |
1.55V |
|
전류 - DC 순방향(If)(최대) |
20mA |
20mA |
20mA |
20mA |
20mA |
|
전압 - 출력 공급 |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
|
작동 온도 |
-40-C ~ 125-C |
-40-C ~ 125-C |
-40-C ~ 125-C |
-40-C ~ 125-C |
-40-C ~ 125-C |
|
패키지/케이스 |
딥8(7.62mm) |
SMD8 (7.62 밀리미터) |
딥8(7.62mm) |
DIP8 (7.62x10.16) |
DIP8 (7.62x10.16) |
|
패키지 |
튜브 |
테이프 및 릴(TR) |
튜브 |
튜브 |
튜브 |
신청:
• 산업용 인버터
• 에어컨 인버터
• MOSFET 게이트 드라이버
• IGBT 게이트 드라이버
• 인덕션 쿡탑 및 가전제품
일반적인:
TLP350H는 통합 고이득, 고속 광검출기 IC 칩에 광학적으로 결합된 GaA ℓAs 적외선 발광 다이오드(LED)로 구성된 DIP8 패키지의 포토커플러입니다. 최대 125°C의 온도에서 성능과 사양을 보장합니다. TLP350H에는 ±20kV/μs의 공통 모드 과도 내성을 보장하는 내부 패러데이 쉴드가 있습니다. 전류를 싱크하고 소스할 수 있는 토템폴 출력이 있습니다. TLP350H는 소용량~중용량의 IGBT 및 전력 MOSFET 게이트 드라이브에 이상적입니다.
