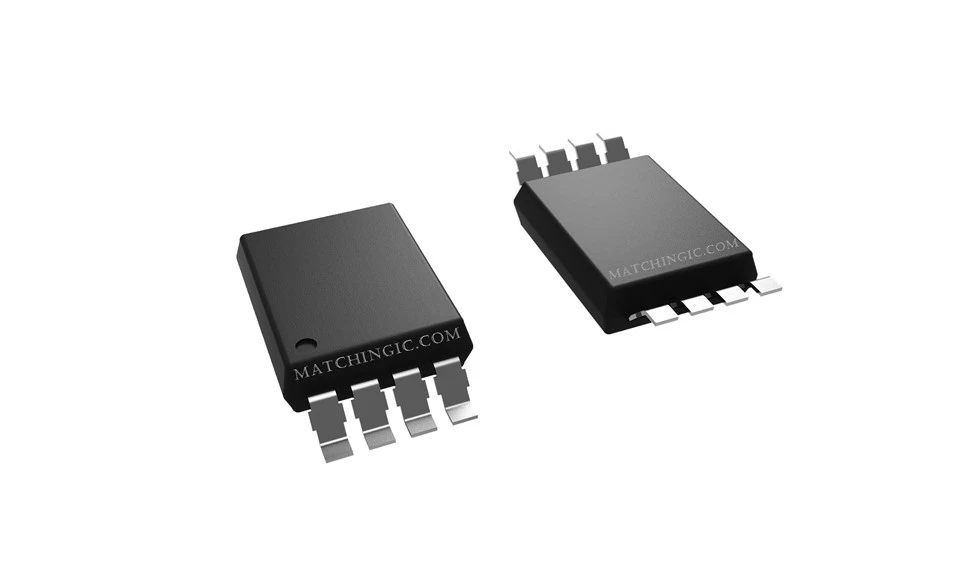

ACPL-H312-500E
설명
기술적인 매개 변수
ACPL-H312-500E 광커플러는 VCM=1500 V에서 인상적인 15kV/μs CMR(공통 모드 제거) 기능을 제공하여 뛰어난 잡음 내성을 보장합니다. 0.5V의 낮은 레벨 출력 전압(VOL)과 3mA의 최대 공급 전류(ICC)는 에너지 효율에 기여합니다. 저전압 잠금 보호 및 히스테리시스 기능을 갖추고 있어 전압 변동 시 신뢰성을 보장합니다. 패키지는 안전 규격을 준수하기 위해 8mm 간격 및 연면 거리(ACPL-K312)로 설계되었습니다. 15~30V의 넓은 전압 범위에서 작동하고 최대 스위칭 속도는 500ns이며 산업 온도 범위 -40~100도에서 유연하게 작동하는 ACPL-H312-500E는 다음과 같습니다. 다재다능하고 고성능의 제품입니다. - 정확하고 효율적인 게이트 드라이브 애플리케이션을 위한 고성능 솔루션입니다.
관련 상품:
|
제조업체 부품 |
ACPL-H312-000E |
ACPL-H312-060E |
ACPL-H312-500E |
ACPL-H312-560E |
|
설명 |
OPTOISO IGBT MOSFET 드라이버 |
OPTOISO IGBT MOSFET 드라이버 |
OPTOISO IGBT MOSFET 드라이버 |
OPTOISO IGBT MOSFET 드라이버 |
|
재고 |
50000 |
50000 |
50000 |
50000 |
|
제품상태 |
활동적인 |
활동적인 |
활동적인 |
활동적인 |
|
기술 |
광커플링 |
광커플링 |
광커플링 |
광커플링 |
|
채널 수 |
1 |
1 |
1 |
1 |
|
전압 - 절연 |
3750Vrms |
3750Vrms |
3750Vrms |
3750Vrms |
|
공통 모드 과도 내성(최소) |
15kV/μs |
15kV/μs |
15kV/μs |
15kV/μs |
|
전파 지연 tpLH/tpHL(최대) |
500ns,500ns |
500ns,500ns |
500ns,500ns |
500ns,500ns |
|
펄스 폭 왜곡(최대) |
300ns |
300ns |
300ns |
300ns |
|
전류 - 출력 높음, 낮음 |
2A,2A |
2A,2A |
2A,2A |
2A,2A |
|
전류 - 피크 출력 |
2A |
2A |
2A |
2A |
|
전압 - 순방향(Vf)(일반) |
1.5V |
1.5V |
1.5V |
1.5V |
|
전류 - DC 순방향(If)(최대) |
25mA |
25mA |
25mA |
25mA |
|
전압 - 출력 공급 |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
15V ~ 30V |
|
작동 온도 |
-40도 ~ 100도 |
-40도 ~ 100도 |
-40도 ~ 100도 |
-40도 ~ 100도 |
|
패키지/케이스 |
WSOP8(6.8x1.27) |
WSOP8(6.8x1.27) |
WSOP8(6.8x1.27) |
WSOP8(6.8x1.27) |
|
패키지 |
테이프 및 릴(TR) |
테이프 및 릴(TR) |
테이프 및 릴(TR) |
테이프 및 릴(TR) |
신청:
•IGBT/MOSFET 게이트 드라이브
•산업용 모터용 인버터
•가전제품용 인버터
•스위칭 전원 공급 장치(SPS)
설명:
ACPL-H312/K312에는 GaAsP LED가 포함되어 있습니다. LED는 전원 출력단이 있는 집적 회로에 광학적으로 결합됩니다. 이 광커플러는 모터 제어 인버터 애플리케이션에 사용되는 전력 IGBT 및 MOSFET을 구동하는 데 매우 적합합니다. 출력단의 높은 작동 전압 범위는 게이트 제어 장치에 필요한 구동 전압을 제공합니다. 이 광커플러가 공급하는 전압과 전류는 최대 1200V/100A 정격의 IGBT를 직접 구동하는 데 이상적으로 적합합니다. 정격이 더 높은 IGBT의 경우 ACPL-H312/K312 시리즈를 사용하여 IGBT 게이트를 구동하는 개별 전력 스테이지를 구동할 수 있습니다. ACPL-H312의 절연 전압은 VIORM=891 Vpeak(옵션 060)입니다. ACPL-K312의 절연 전압은 VIORM=1140 Vpeak(옵션 060)입니다.
주의:
ESD로 인해 발생할 수 있는 손상 및/또는 성능 저하를 방지하려면 이 구성 요소를 취급하고 조립할 때 일반적인 정전기 예방 조치를 취하는 것이 좋습니다. 이 데이터 시트에 포함된 구성 요소는 군사 또는 항공우주 응용 분야 또는 환경에서 사용되지 않습니다.
