SiC MOSFET을 탑재한 3{0}}상 인버터: 산업용 모터 효율을 높이는 핵심

산업용 모터에는 안정적이고 효율적인 전력 솔루션이 필요합니다. 이것3-상 인버터SiC(실리콘 카바이드) MOSFET 기술로 설계된 는 현대 산업 응용 분야의 전력 및 효율성 요구 사항을 충족하는 데 있어 중요한 진전을 나타냅니다. SiC MOSFET은 온 저항이 낮고 항복 전압이 높은 것으로 알려져 있어 고{2}}전압, 고효율-애플리케이션에 이상적입니다. 이 기사에서는 인버터의 사양, 주요 구성 요소 및 작동 기능을 소개합니다.

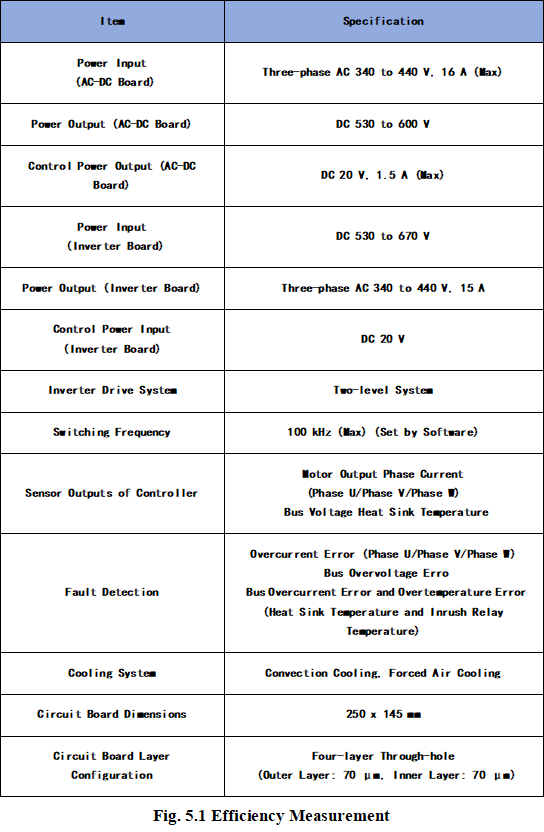

1. 주요사양

이 3상-인버터는 강력한 고전압 출력으로 전력 변환을 최적화하도록 구성되었습니다.-

입력 및 출력 정격: 인버터는 최대 16A의 전류 처리 용량으로 340~440V의 3{0}}상 AC 입력을 수용합니다. DC 출력 범위는 530~600V로 산업용 모터의 효율적인 전력 변환을 지원합니다.

제어 전원 공급 장치: 20V 제어 전원 공급 장치가 인버터 보드에 공급되어 회로 전반에 걸쳐 일관된 전원 관리를 보장합니다.

구동 시스템 및 냉각: 인버터는 최대 스위칭 주파수가 100kHz인 2단계 구동 시스템을 사용합니다. 여기에는 대류 또는 강제 공기 냉각 옵션이 포함되어 부하 시 안정적인 성능을 보장합니다.

크기: 보드의 크기는 250x145mm이며 4{2}층 구조로 되어 있어 작은 설치 공간과 높은 정격 전력을 제공합니다.

2. 핵심 구성 요소 및 연결성

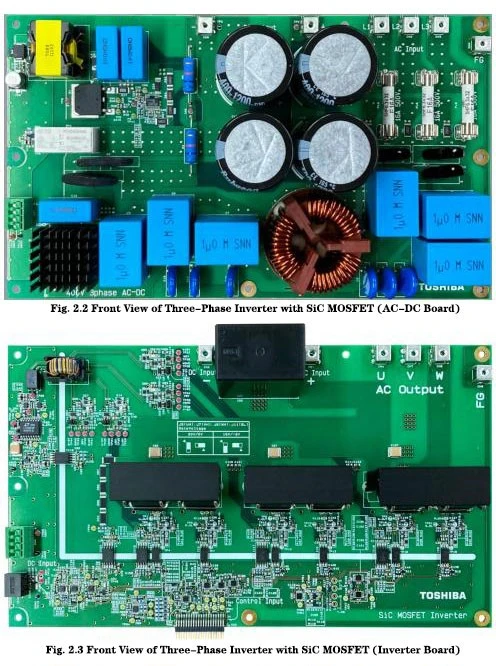

인버터는 AC-DC 회로 기판과 인버터 기판으로 구성되며, 각각은 높은 전력과 안정적인 출력을 위해 맞춤화된 필수 구성 요소를 포함하고 있습니다.-

SiC MOSFET: 인버터는 Toshiba의 TW045Z120C 및 TW045N120C SiC MOSFET을 활용하여 까다로운 산업용 애플리케이션에 중요한 고전압에서 효율적인 스위칭을 가능하게 합니다.

게이트 드라이버 및 절연 증폭기: TLP5774H 게이트 드라이버는 빠르고 절연된 게이트 제어를 보장하는 반면, TLP7820 절연 증폭기는 모터 위상 전류 및 버스 전압의 절연 감지를 제공합니다. 이러한 절연은 모터 제어 시스템의 안전성과 정확성을 향상시킵니다.

주요 터미널:

AC 입력 및 DC 출력 단자: 이 단자를 사용하면 인버터를 3상 AC 전원에 연결하고, DC 전원을 출력하고, AC-DC와 인버터 보드 간의 제어 전원을 관리할 수 있습니다.

온도 감지 및 오류 감지: 온도 모니터링은 SiC MOSFET이 안전한 한계 내에서 작동하도록 보장하는 동시에 오류 감지 메커니즘은 과전류, 과전압, 과열과 같은 문제를 해결합니다.

3. 운영 개요

이 인버터의 작동 구조에는 필수 연결 지점과 오류 보호 메커니즘이 포함됩니다.

게이트 전압 설정: 게이트 전압 점퍼는 켜기/끄기 상태에서 SiC MOSFET을 제어하도록 설정됩니다. 18V(켜짐-상태) 및 -2V(꺼짐-상태)로 구성할 수 있어 하이-측 및 로우측 MOSFET을 모두 효과적으로 제어할 수 있습니다.

오류 감지 및 보호: 시스템은 과전류, 과전압, 고온 등 다양한 오류 조건을 처리하도록 설계되었습니다. 이러한 조건에서 MOSFET은 손상을 방지하기 위해 자동으로 종료되고 안전한 조건이 복원되면 작동을 재개합니다.

4. 효율성과 실제 적용

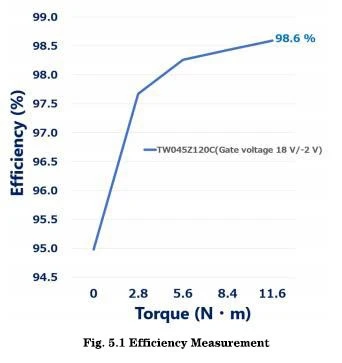

효율 테스트에서 인버터는 최적의 조건에서 98.6%의 최고 효율을 보여주었습니다.{1}}구체적으로는 400V AC 입력 및 440V 출력으로 2.2kW 모터를 구동할 때였습니다. 이러한 높은 효율은 에너지 절약과 안정적인 성능이 우선시되는 고강도 애플리케이션에 대한 인버터의 적합성을 강조합니다.-

SiC MOSFET을 활용하는 Toshiba의 3{0}상 인버터는 산업용 모터 효율성과 안전성의 향상을 보여줍니다. 컴팩트한 디자인, 고효율, 내장된 보호 기능을 갖춘 이 제품은 최신 산업용 모터에 전력을 공급하기 위한 강력한 솔루션을 제공합니다.- SiC MOSFET 기술은 이 인버터가 미래 지향적임을 보장하며-고전압, 고성능 애플리케이션에 대한 신뢰할 수 있는 지원을 제공합니다.-
