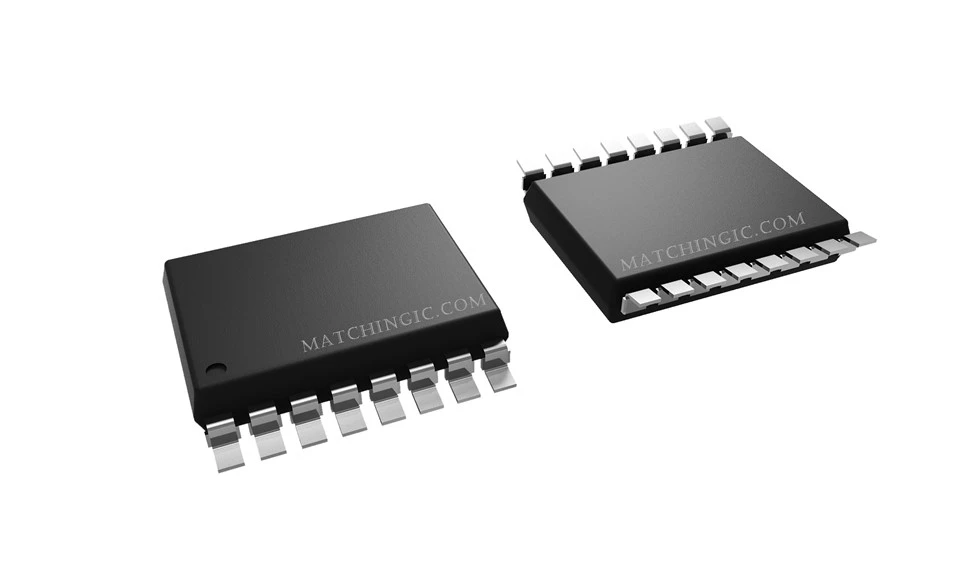

UCC21530DWKR

UCC21530DWKR은 범용 적용성, 견고한 설계 및 고성능 기능이 돋보이는 최첨단 절연 게이트 드라이버입니다.

문의 보내기

설명

기술적인 매개 변수

UCC21530DWKR 절연 게이트 드라이버는 비교할 수 없는 다기능성, 콤팩트한 설계 및 고성능 기능을 제공합니다. 듀얼 로우 측, 듀얼 하이 측 또는 하프 브리지 구성을 위한 범용 기능을 갖춘 좁은 채널 간격의 SOIC{5}} 패키지는 공간 효율성을 향상시킵니다. 19-ns 전파 지연 및 6-ns 펄스 폭 왜곡을 포함한 주목할만한 스위칭 매개변수는 동적 애플리케이션에서 정밀한 제어를 보장합니다. 100-V/ns 이상의 공통 모드 과도 내성, 40년이 넘는 절연 장벽 수명, 4-A 피크 소스/6-A 피크 싱크 출력을 자랑하는 이 드라이버는 신뢰성이 뛰어납니다. 그리고 전력 공급. 넓은 입력 전압 범위, TTL 및 CMOS 입력과의 호환성, 프로그래밍 가능한 오버랩 및 데드 타임이 적응성을 높여줍니다. 5ns보다 짧은 입력 펄스를 거부하고 -40 ~ +125도의 온도에서 작동하는 UCC21530DWKR은 다양한 애플리케이션 전반에 걸쳐 절연 게이트 드라이버에 대한 새로운 표준을 설정합니다.

product-1268-1017

관련 상품:

제조업체 부품	UCC21530BQDWKQ1	UCC21530BQDWKRQ1	UCC21530DWK	UCC21530DWKR	UCC21530QDWKQ1	UCC21530QDWKRQ1
설명	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR
재고	30000	30000	30000	30000	30000	30000
제품상태	활동적인	활동적인	활동적인	활동적인	활동적인	활동적인
기술	용량성 결합	용량성 결합	용량성 결합	용량성 결합	용량성 결합	용량성 결합
채널 수	2	2	2	2	2	2
전압 절연	5700Vrms	5700Vrms	5700Vrms	5700Vrms	5700Vrms	5700Vrms
공통 모드 과도 내성(최소)	100kV/us	100kV/us	100kV/us	100kV/us	100kV/us	100kV/us
전파 지연 tpLH/tpHL(최대)	40ns,40ns	40ns,40ns	40ns,40ns	40ns,40ns	40ns,40ns	40ns,40ns
전류 - 출력 높음, 낮음	4A,6A	4A,6A	4A,6A	4A,6A	4A,6A	4A,6A
전압 - 공급	10V ~ 25V	10V ~ 25V	14.7V ~ 25V	14.7V ~ 25V	14.7V ~ 25V	14.7V ~ 25V
작동 온도	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
패키지/케이스	WSOP14	WSOP14	WSOP14	WSOP14	WSOP14	WSOP14
패키지	테이프 및 릴(TR)	테이프 및 릴(TR)	테이프 및 릴(TR)	테이프 및 릴(TR)	테이프 및 릴(TR)	테이프 및 릴(TR)

신청:

• 태양광 스트링 및 중앙 인버터

• AC-DC 및 DC-DC 충전 파일

• AC 인버터 및 서보 드라이브

• AC-DC 및 DC-DC 전력 공급

• 에너지 저장 시스템

설명:

UCC21530은 4-A 소스 및 6-A 싱크 피크 전류를 갖춘 절연형 이중 채널 게이트 드라이버입니다. 이 제품은 동급 최고의 전파 지연 및 펄스 폭 왜곡을 통해 IGBT, Si MOSFET 및 SiC MOSFET을 최대 5-MHz까지 구동하도록 설계되었습니다.

입력 측은 최소 100-V/ns CMTI(공통 모드 과도 내성)을 갖춘 5.7-kVRMS 강화 절연 장벽에 의해 2개의 출력 드라이버로부터 절연됩니다. 2개의 2차측 드라이버 간의 내부 기능 절연을 통해 최대 1,850V의 작동 전압을 허용합니다.

이 장치는 로우 측 드라이버 2개, 하이 측 드라이버 2개 또는 프로그래밍 가능 데드 타임(DT)이 있는 하프 브리지 드라이버로 구성할 수 있습니다. EN 핀을 로우로 풀링하면 두 출력을 동시에 차단하고 개방 상태로 두거나 하이로 풀링할 때 정상 작동이 가능합니다. 오류 방지 조치로 1차측 로직 오류로 인해 두 출력이 모두 낮아집니다.

이 장치는 최대 25V의 VDD 공급 전압을 수용합니다. 3V ~ 18V의 넓은 입력 VCCI 범위 덕분에 이 드라이버는 아날로그 및 디지털 컨트롤러 모두와 인터페이스하는 데 적합합니다. 모든 공급 전압 핀에는 UVLO(저전압 차단) 보호 기능이 있습니다.
